Poliamid (PA, nylon) i polioksymetylen (POM, acetal) to inżynieryjne tworzywa termoplastyczne, które stanowią wyjątkowe wyzwania w procesie wytłaczania arkuszy. W przeciwieństwie do powszechnie dostępnych żywic, takich jak PS czy PP, materiały te wymagają ściślejszej kontroli procesu, specjalistycznych konstrukcji śrub i starannej obróbki po wytłaczaniu. W tym przewodniku skupiono się na praktycznych zagadnieniach związanych z produkcją i podano parametry referencyjne umożliwiające uzyskanie stabilnych wydruków arkuszy o wysokiej jakości.
PA (poliamid)
Półkrystaliczne tworzywo konstrukcyjne o doskonałej wytrzymałości mechanicznej, odporności na zużycie i stabilności chemicznej.
Wrażliwy na wilgoć: PA pochłania wilgoć z atmosfery (do 0,5% w ciągu 24 godzin w przypadku niektórych gatunków), która hydrolizuje w temperaturach topnienia, powodując wady powierzchni i obniżoną masę cząsteczkową -5.
Zakres temperatury przetwarzania: zazwyczaj 230–280°C w zależności od gatunku.
POM (polioksymetylen / acetal)
Wysoka sztywność, niskie tarcie, doskonała stabilność wymiarowa i wyjątkowa odporność na zmęczenie — często stosowane jako zamiennik metalu w zastosowaniach motoryzacyjnych i przemysłowych -5.
Ryzyko degradacji termicznej: POM ma wąskie okno przetwarzania; temperatura topnienia nie powinna na ogół przekraczać 205–225°C w przypadku gatunków homopolimerów.
Absorpcja wilgoci jest niższa niż PA, ale w przypadku zastosowań krytycznych nadal zalecane jest wstępne suszenie.
Rozważania dotyczące projektowania śrub
Śruba jest sercem linii. Do wytłaczania POM zaleca się trzyczęściową geometrię ślimaka o następujących parametrach ogólnych:
| Parametr | Zalecenie ogólne |
|---|---|
| Długość całkowita (L/D) | 20–30 D |
| Długość sekcji zasilającej | 8–9 D |
| Długość sekcji kompresyjnej | 3–5 D |
| Długość odcinka pomiarowego | 9–12 D |
| Głębokość lotu sekcji zasilającej (hₑ) | 7–8 mm (dla śrub o średnicy 45–60 mm) |
| Głębokość lotu sekcji pomiarowej (hₐ) | 2,5–4 mm |
Kluczowe punkty:
Do wytłaczania POM zdecydowanie zaleca się śrubę wentylowaną (dwustopniową). Strefa dekompresji umożliwia ucieczkę wilgoci i substancji lotnych przez otwór próżniowy, redukując wady powierzchni i w wielu przypadkach eliminując potrzebę oddzielnego wstępnego suszenia -4-10.
Materiał śruby powinien składać się z 38CrMoAl i azotowania (HRC 55–60, głębokość azotowania ≥0,6 mm), aby zapewnić odporność na zużycie –2.
Typowe specyfikacje wytłaczarki laboratoryjnej/produkcyjnej -2
| Część | Zakres specyfikacji |
|---|---|
| Średnica śruby | Φ20mm (laboratorium) do Φ90mm+ (produkcja) |
| Stosunek L/D | 28:1–30:1 |
| Prędkość śruby | 0–285 obr/min (regulacja częstotliwości) |
| Strefy grzewcze beczek | 3–5 stref |
| Strefy grzewcze matrycy | 2–3 strefy |
| Układ chłodzenia | Wielostopniowe chłodzenie wentylatorem lub chłodzenie wodą |
| System sterowania | PLC z kolorowym ekranem dotykowym, monitorowaniem temperatury/ciśnienia |
Ustawienia temperatury dla arkusza POM -3-4
| Strefa | Zakres temperatur (°C) |
|---|---|
| Strefa transportu materiałów stałych (zasilanie) | 170–175 |
| Strefa topnienia | 175–180 |
| Strefa przenoszenia stopu | 180–185 |
| Adapter / przejście | 175–180 |
| Umierać | 175–185 |
| Temperatura topnienia (docelowa) | 180–205 (kopolimer), 205–225 (homopolimer) |
Uwaga: W przypadku gatunków homopolimerów POM (np. Delrin®) temperatura topnienia nie powinna przekraczać 225°C, aby uniknąć degradacji. W przypadku grubszych arkuszy utrzymuj temperaturę stopu poniżej 180°C, aby zapobiec powstawaniu wewnętrznych pustek –3.
Ustawienia temperatury dla arkusza PA (nylonowego).
| Strefa | Przybliżony zakres (°C) |
|---|---|
| Strefa karmienia | 220–240 |
| Strefa kompresji | 240–260 |
| Strefa pomiaru | 250–280 |
| Umierać | 250–270 |
Temperatury walca kalandrowego -3
W przypadku arkuszy POM temperatury stosu trzech rolek zwykle wahają się od 130°C do 170°C, w zależności od grubości arkusza. Górna rolka jest zwykle ustawiona nieco wyżej niż środkowa rolka, przy czym dolna rolka jest najfajniejsza. W przypadku PA temperatury walców powinny być wyższe, aby zapobiec przedwczesnemu zestaleniu.
Przykład produkcji arkusza POM –3
Maszyna: 90mm Ø, wytłaczarka 30D
Wymiary arkusza: 770mm x 1,6mm
Prędkość ślimaka: 25 obr./min
Szybkość startu: 0,63 m/min
Wydajność: ~68 kg/h
Przykład produkcji płyty POM (grubej blachy) –3
Produkt: Pręt o średnicy 60mm (podobne zasady dotyczą grubej blachy)
Prędkość ślimaka: 42 obr./min
Szybkość startu: 20 mm/min (na wnękę)
Wydajność: ~17 kg/h
Prędkości rozruchu i normalnej pracy –4
Początkowa prędkość ślimaka podczas rozgrzewania: 3–4 obr./min
Normalna prędkość robocza: 10–12 obr./min (dostosować w oparciu o wymagania wyjściowe i ciśnienie matrycy)
Zarządzanie wilgocią
PA należy wstępnie wysuszyć (zwykle 3–4 godziny w temperaturze 80–100°C), aby zapobiec degradacji hydrolitycznej. POM zyskuje na suszeniu (3 godziny w temperaturze 100–110°C) lub może wykorzystywać konstrukcję wytłaczarki z wentylacją, aby wyeliminować wilgoć w linii –3-5.
W przypadku POM wentylowana konstrukcja ślimaka eliminuje potrzebę oddzielnego wstępnego suszenia, znacznie upraszczając produkcję. Patent z 2012 roku opisuje to podejście: wilgoć jest odparowywana podczas plastyfikacji i ekstrahowana przez port próżniowy, co zmniejsza zużycie energii i koszt sprzętu -4-10.
Projekt matrycy
Matryce z rowkiem T z regulowanymi wargami są standardem. W przypadku POM korpus formy powinien być utrzymywany w jednolitej temperaturze (np. 185°C w całej formie), aby zapewnić stały przepływ -3.
W przypadku wielowarstwowych arkuszy barierowych zawierających PA dostępne są linie do współwytłaczania z 5–9 warstwami, o wydajności 500–800 kg/h i szerokościach arkuszy 800–1200 mm -6-8.
Kontrola ciśnienia
Utrzymanie stałego ciśnienia na wlocie matrycy ma kluczowe znaczenie dla jednorodności grubości. Do zastosowań precyzyjnych zaleca się stosowanie pompy stopu pomiędzy wytłaczarką a matrycą.
Zarówno arkusze PA, jak i POM wykazują naprężenia wewnętrzne wynikające z nierównomiernego chłodzenia. W przypadku części precyzyjnych niezbędne jest wyżarzanie (obróbka cieplna) –3-4.
Harmonogram wyżarzania POM (zalecany) -4-10
| Scena | Temperatura (°C) | Czas trwania / Uwagi |
|---|---|---|
| 1 | 40 | Rozpędzanie się, 20 min |
| 2 | 70 | Rozpędzanie się, 20 min |
| 3 | 70 | Trzymaj, 180 min |
| 4 | 100 | Rozpędzanie się, 20 min |
| 5 | 100 | Trzymaj, 180 min |
| 6 | 135 | Rozpędzanie się, 20 min |
| 7 | 135 | Trzymaj: grubość (mm) × 2 × 60 min |
| 8 | 100 | Ochłodź, 20 min |
| 9 | 100 | Trzymaj, 180 min |
| 10 | 70 | Ochłodź, 20 min |
| 11 | 70 | Trzymaj, 180 min |
| 12–13 | 40 | Końcowe ochłodzenie i przytrzymanie |
Ogólna zasada wyżarzania POM -3
Temperatura: 140–145°C (wyższe temperatury są nieskuteczne, niższe nie łagodzą stresu)
Czas trwania: 10 minut na 1 mm grubości ścianki
| Problem | Prawdopodobna przyczyna | Rozwiązanie |
|---|---|---|
| Na powierzchni srebrne smugi/pęcherzyki | Wilgoć w stopie | Dokładnie osusz PA; sprawdź działanie śruby wentylowanej pod kątem POM |
| Zażółcenie/odbarwienie | Przegrzanie (POM) | Zmniejsz temperaturę cylindra/matrycy; sprawdź temperaturę topnienia |
| Zmiana grubości | Wahania ciśnienia | Zainstaluj pompę topiącą; sprawdź stabilność prędkości obrotowej śruby |
| Ślady walcowania/przyklejenia | Zbyt wysoka/niska temperatura walca | Dostosuj gradient temperatury trzech rolek |
| Słaba stabilność wymiarowa | Naprężenia wewnętrzne | Arkusz wyżarzania zgodnie z zalecanym harmonogramem |
| Narastanie/degradacja matrycy | Nadmierny czas przebywania | Zmniejsz prędkość śruby; oczyścić przed wyłączeniem |

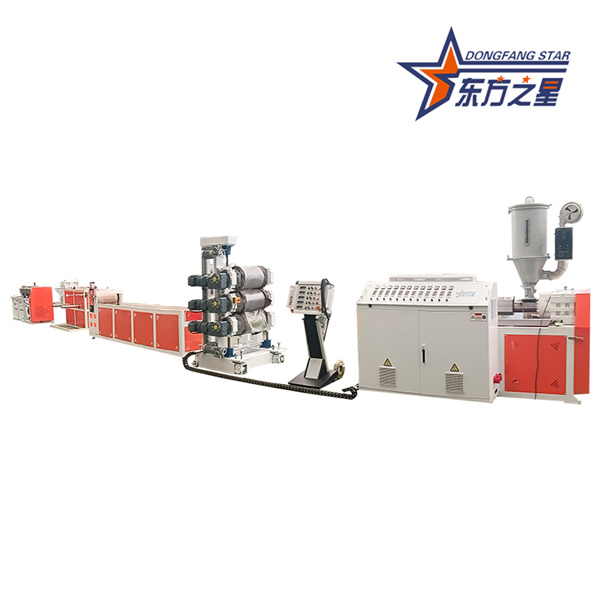

Laboratorium / Linia Pilotażowa -2
Śruba: Φ20mm, 28:1 L/D
Wydajność: zależna od materiału
Prędkość: 0–285 obr./min
Prędkość walca: 0–15 obr./min (kalander), 0–20 obr./min (start)
Zasilanie: 380 V, 50 Hz, 3-fazowe
Waga: ~175 kg
Linia produkcyjna (wielowarstwowa) –8
Modele wytłaczarek: 120/75/50/60/75 (konfiguracja 7-warstwowa)
Szerokość produktu: 800–1200 mm
Zakres grubości: 0,05–0,5 mm
Wydajność: 500–800 kg/h
Linia grubego arkusza POM –9
Możliwość produkcji arkuszy o grubości do 25–70 mm
Nadaje się do grubych płyt POM stosowanych jako substytuty metalu w zastosowaniach maszynowych
Wytłaczanie arkuszy PA i POM wymaga głębszego zrozumienia zachowania materiału niż w przypadku standardowych żywic dostępnych na rynku. Kluczowe czynniki sukcesu obejmują:
Właściwy dobór śrub — konstrukcje wentylowane w celu odprowadzania wilgoci
Precyzyjna kontrola temperatury – szczególnie krytyczna dla POM, aby uniknąć degradacji
Wyżarzanie po wytłaczaniu — niezbędne dla odprężenia i dokładności wymiarowej
Stabilność ciśnienia stopu — osiągnięta dzięki pompom stopu i stałemu zasilaniu
Dzięki starannej kontroli parametrów i odpowiedniej konfiguracji sprzętu linie do wytłaczania arkuszy PA i POM mogą niezawodnie wytwarzać wysokiej jakości arkusze konstrukcyjne do zastosowań motoryzacyjnych, przemysłowych i precyzyjnych.
-
