Proces produkcyjny wytłaczarki PA jest zasadniczo taki sam jak w naszym zwykłym arkuszu. Maszyna obejmuje wytłaczarkę, pleśń, wspornik chłodzący, maszynę trakcyjną, kręcenie. Arkusz PA ma wyższe wymagania dotyczące maszyny. Śruba i lufa są wykonane ze stali stopowej, co wymaga dokładniejszej kontrolowania temperatury. Zbyt wysoki lub zbyt niski nie będzie produkować wykwalifikowanych produktów.
| numer zamówienia | nazwa | ilość |
| 1. | System automatycznego podawania + suszenia | 1 zestaw |
| 2． | SJ-65 Ogadowa wytłaczarka śrubowa | 1 zestaw |
| 3． | L-450 MOLD i hydrauliczna zmieniacz siatki | 1 zestaw |
| 4． | L = 600 mm Trzy kalendarz rolki | 1 zestaw |
| 5． | System kontroli temperatury rolki | 1 zestaw |
| 6． | Taca chłodząca, najnowocześniejsza krawędź | 1 zestaw |
| 7． | Silnik transportowy | 1 zestaw |
| 8． | Dupleksowa maszyna do uzwojenia | 1 zestaw |
| 9． | Kompletny system sterowania elektrycznego | 1 zestaw |
PA Arkusz wytłaczarki Machine-SJ65 Pojedyncza śruba wytłaczarka
Kontrola śrubowa i temperatura
| Materiał śrubowy | 38CRMOAL, stal azotrowana |
| Pieprzyć twardość | HV950 |
| Materiał cylindra | Materiał odporny na rurki, stal azotowa |
| Umrzeć twardość | HV 1050 |
| Średnica śruby | 65 mm |
| stosunek rysowania | 30/1 |
| Główna moc silnika | 30 kW |
| Całkowita moc ogrzewania gospodarza jest zwiększona | 24 kW |
| Metoda ogrzewania rurowego | Aluminium lub casting ceramiczny |
| Metoda kontroli temperatury | Automatyczna kontrola temperatury, automatyczne chłodzenie wentylatora |
PA Arkusz wytłaczarki i zmieniacze z siatki
| Forma zmieniacza sieci | Typ płyty dupleksu |
| Specyfikacje zmieniacza sieci | HW-100 |
| Objętość oleju hydraulicznego | 20l |
| Moc stacji hydraulicznej | 2,2 kW |
| Struktura pleśni | Wykonane przez Oriental Star, z kanałem przepływowym typu wieszaka i formą w kształcie litery T |
| Materiał pleśni | Wysokiej jakości stal pleśni |
| Chromowe obróbkę poszyjania jest stosowane do kanału przepływowego w formie, a minimalna grubość chromowanej warstwy poszyjnej wynosi 0,03-0,05 mm | |
| Wypolerowany do lustra (Cavity RA 0,1um, warga RA 0,05um) | |
| szerokość matrycy | Szerokość produktu: 300 mm dla 450 mm |
| Grubość produktu | 0,5-2 mm |

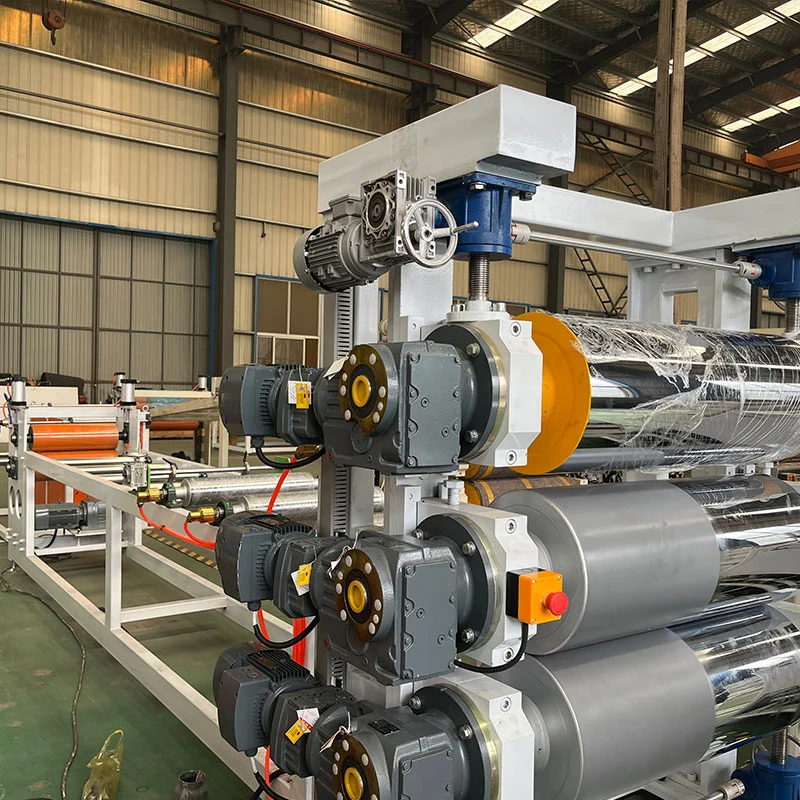

PA Arkusz wytłaczarki- naciśnięcie maszyny
| Średnica rolki | 320 mm |
| Skuteczna szerokość wałka | 600 mm |
| Materiał rolkowy | stal ze stopu |
| Struktura rolkowa | Wykonane przez Oriental Star, ze specjalnym projektowaniem kanałów wielowarstwowych |
| osiowość | ≤0,005 mm |
| Gładkość powierzchni rolka | RA ≤ 0,016um |
| Rzuć twardość | HRC58-62 |
| Grubość chromowania | 0,08 mm |
| Reduktor transmisji | Silnik redukcji biegów |
| moc transmisji | 3 × 1,5 kW |
| Kontrola prędkości | Konwerter częstotliwości Invt lub Wecron |
| Trzy metoda regulacji przerwy w rolkach | Regulacja elektryczna z biegiem robaków turbinowych, przełącznik zatrzymania awaryjnego bezpieczeństwa, synchroniczna kontrola prędkości. |
| Trzy wałek | Stok |
| Trzy panele ścienne wałka | Ogólne przetwarzanie spawania płyt stalowych |
| Trzy łożysko wałków centralnych | Haoyou lub Wafangdian |
| staw obrotowy | Sino-zagraniczne spółki joint venture |
PA Arkusz wytłaczarki System sterowania temperaturą maszyny
| Medium chłodzące | Olej przewodzący ciepłem |
| Zakres kontroli temperatury | Temperatura pokojowa do 180 ℃ |
| Dokładność kontroli temperatury | ± 1 ℃ |
| pompa wodna | 2,2 kW gorąca pompa oleju *3 jednostki |
| moc grzejnika | 6 kW * 3 zestawy |
| Materiał pudełkowy | stal nierdzewna |
| Zawór wodny | Zawór siedzenia pneumatycznego |
| Pozycja instalacji znajduje się z boku wspornika chłodzącego, który jest łatwy w ruchu i utrzymaniu. | |

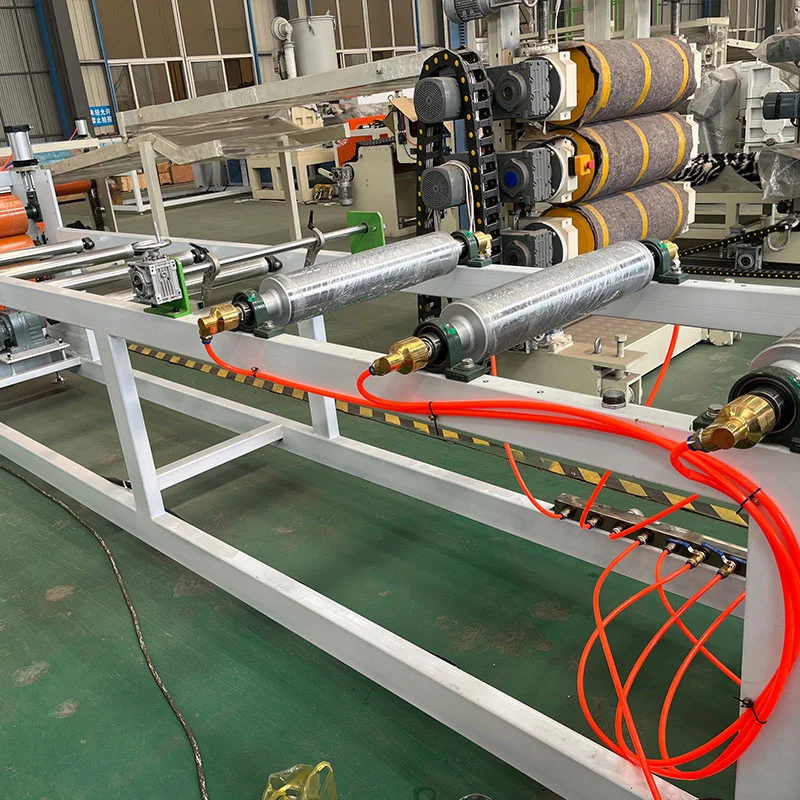

Wspornik pomyślny arkuszu PA
| Długość wspornika | 4 metry |
| Rolka wstępna | Trzy gładkie stalowe pręty z wbudowaną krążeniem wody. |
| Koryta (bez zasilania) | Wysokiej jakości wałek ze stali nierdzewnej |
| Specyfikacje wałka chłodzenia | Φ75 × 600 mm |

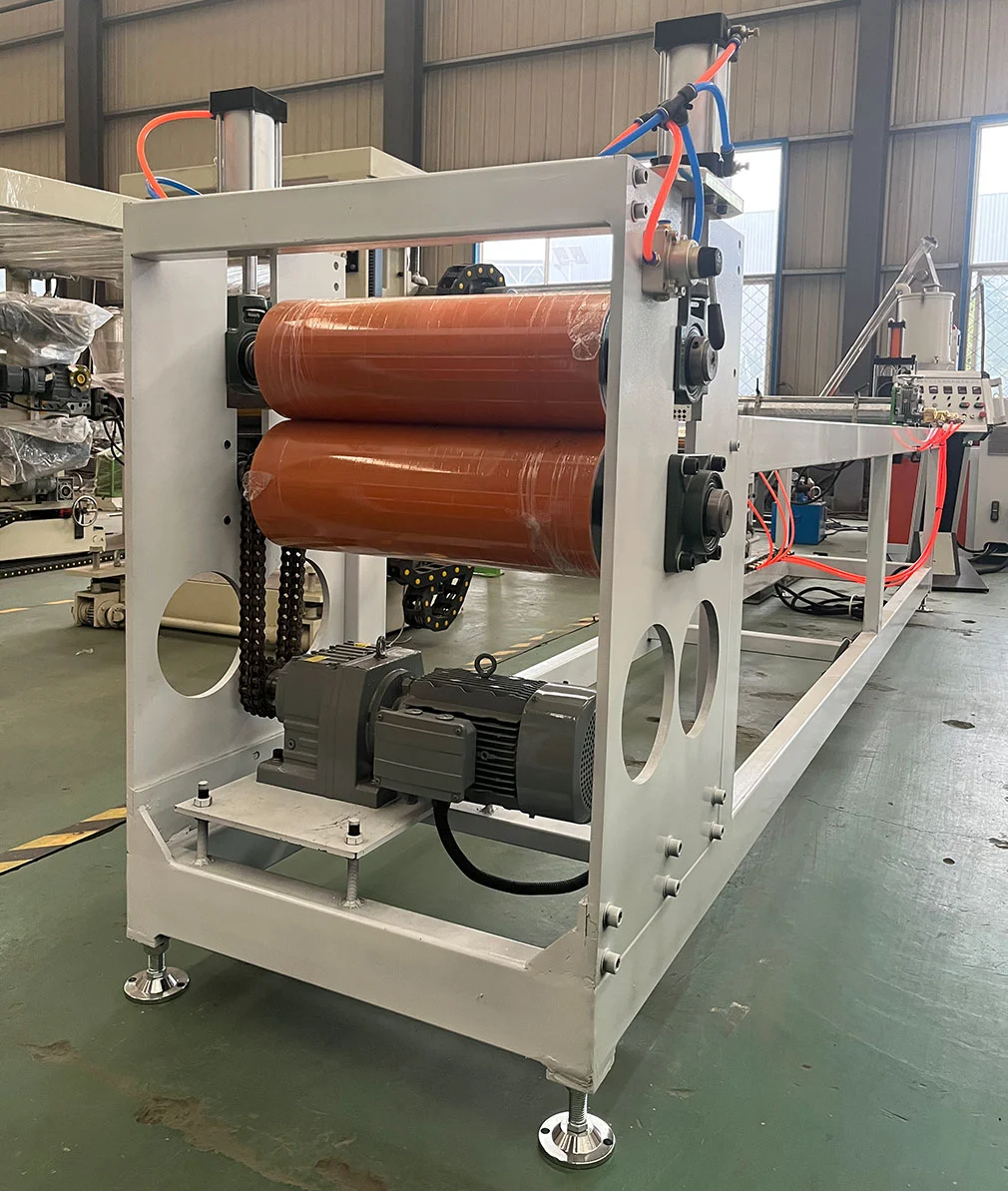

Maszyna do wytłaczania arkusza PA
| Kontrola rolki | Ciągłe napięcie |
| Forma toczenia | Wał inflacyjny gazu podwójnego stacji |
| kontrola | Automatyczne liczenie długości |
| Średnica rolki | 100–500 mm |
| Specyfikacja rdzenia papieru | 3-calowy płaszcz |
