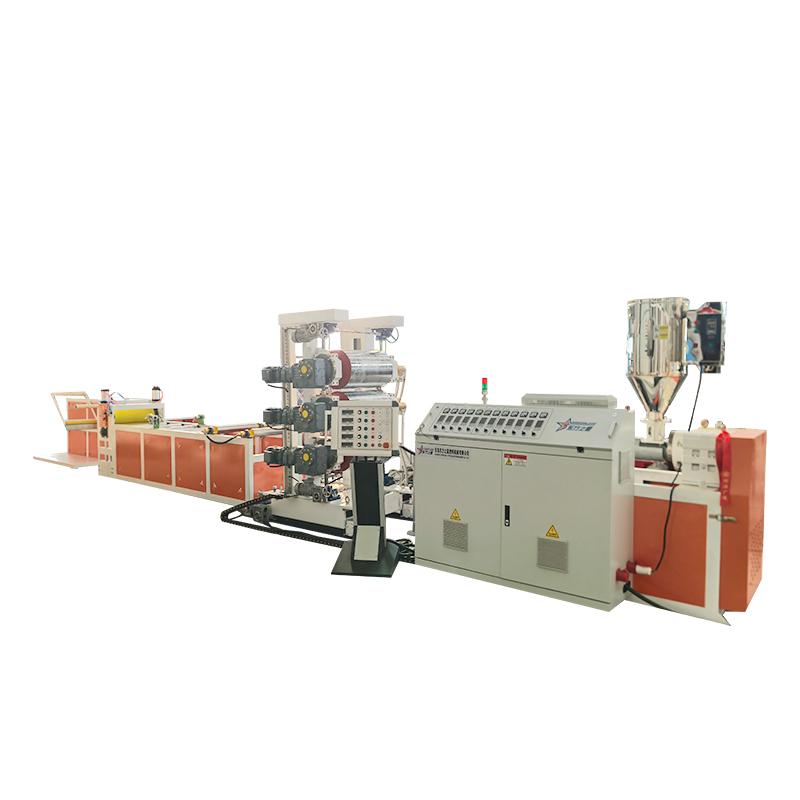

Cechy linii do wytłaczania arkuszy tworzyw sztucznych POK
Wysoka temperatura topnienia i wysoka krystaliczność materiału POK wymagają ukierunkowanych optymalizacji w oparciu o standardowe wytłaczarki arkuszy POK, przede wszystkim pod względem dokładności kontroli temperatury i wydajności plastyfikacji.
1. Linia do wytłaczania arkuszy tworzyw sztucznych POK: Precyzyjna kontrola temperatury, dostosowana do właściwości materiału POK
Materiał POK ma temperaturę topnienia około 220-230°C i jest wrażliwy na wahania temperatury. Aby zapewnić stabilność stopu, wymagana jest wielostopniowa kontrola temperatury.
W lufie zastosowano wiele niezależnych systemów ogrzewania i chłodzenia, osiągając dokładność kontroli temperatury wynoszącą ± 1°C, zapobiegając miejscowemu przegrzaniu i degradacji materiału.
Głowica matrycy (zwłaszcza matryca wieszakowa) wykorzystuje konstrukcję strefowego ogrzewania, osiągając dokładność kontroli temperatury wynoszącą ± 0,5°C, zapewniając jednolitą poprzeczną grubość blachy.
Niektóre wysokiej klasy urządzenia są wyposażone w czujnik temperatury stopu, zapewniający informację zwrotną w czasie rzeczywistym i regulację temperatury, dodatkowo minimalizując wpływ wahań temperatury na produkt.
2. Linia do wytłaczania arkuszy tworzyw sztucznych POK: Wydajne plastyfikowanie i stabilne wytłaczanie zapewniają ciągłą produkcję
Materiał POK ma wysoką lepkość, co wymaga zwiększonych możliwości ścinania i przenoszenia. Dlatego w sprzęcie zastosowano specjalistyczne optymalizacje w układzie ślimakowym i wytłaczarskim. W ślimaku zastosowano specjalistyczne konstrukcje zabierakowe (takie jak ślimaki barierowe i separacyjne), które usprawniają mieszanie ścinające stopu POK, zapewniając pełne uplastycznienie surowca i redukcję niestopionych cząstek.
W standardzie znajduje się precyzyjna pompa dozująca stopiony materiał, precyzyjnie kontrolująca wydajność stopu, umożliwiająca kontrolę tolerancji grubości blachy do ≤±0,05 mm i poprawiającą stabilność wytłaczania.
Zmieniacz sit wykorzystuje konstrukcję szybkiej wymiany sit (taką jak hydrauliczny automatyczny zmieniacz sit), aby zminimalizować wahania ciśnienia stopu podczas zmian sit, unikając strat produktu spowodowanych zmianami sit i zapewniając ciągłość produkcji.
Wyściółka do wytłaczania arkuszy tworzyw sztucznych 3POK: Wysoce zautomatyzowana integracja zmniejsza bariery operacyjne i koszty.
Zautomatyzowane sterowanie ogranicza interwencję ręczną, poprawiając wydajność i spójność produkcji.
| numer zamówienia | nazwa | ilość |
| 1. | Automatyczny system podawania + suszenia | 1 zestaw |
| 2. | Wytłaczarka jednoślimakowa SJ-65 | 1 zestaw |
| 3. | L-450 formy i hydrauliczny zmieniacz siatek | 1 zestaw |
| 4. | L=600MM kalendarz trójrolkowy | 1 zestaw |
| 5. | System kontroli temperatury walca | 1 zestaw |
| 6. | Taca chłodząca, najnowocześniejsza | 1 zestaw |
| 7. | silnik do ciągnięcia | 1 zestaw |
| 8. | Dwustronna maszyna do nawijania | 1 zestaw |
| 9. | Kompletny elektryczny układ sterowania | 1 zestaw |
| Materiał śruby | 38CrMoAL, stal azotowana |
| Twardość śruby | HV950 |
| Materiał cylindra | Materiał odporny na zużycie, stal azotowana |
| Twardość matrycy | HV 1050 |
| Średnica śruby | 65 mm |
| współczynnik remisu | 30/1 |
| Główna moc silnika | 30KW |
| Zwiększa się całkowita moc grzewcza hosta | 24KW |
| Metoda ogrzewania rurowego | Odlew aluminiowy lub ceramiczny |
| Metoda kontroli temperatury | Automatyczna kontrola temperatury, automatyczne chłodzenie wentylatorem |
| Forma zmieniacza sieci | Typ płyty podwójnej |
| Dane techniczne zmieniacza sieciowego | HW-100 |
| Objętość oleju hydraulicznego | 20L |
| Moc stacji hydraulicznej | 2.2KW |
| Struktura formy | Wyprodukowany przez firmę Oriental Star, z kanałem przepływowym typu wieszakowego i formą w kształcie litery T |
| Materiał formy | Wysokiej jakości stal formierska |
| Na kanał przepływowy w formie nakłada się obróbkę chromowania, a minimalna grubość warstwy chromowania wynosi 0,03-0,05 mm | |
| Polerowany na lustro (wgłębienie Ra 0,1um, warga Ra 0,05um) | |
| szerokość matrycy | Szerokość produktu: 300 MM dla 450 mm |
| Grubość produktu | 0,5-2mm |
| Średnica rolki | 320mm |
| Efektywna szerokość rolki | 600mm |
| Materiał rolki | stal stopowa |
| Konstrukcja rolkowa | Wykonane przez firmę Oriental Star, ze specjalną konstrukcją kanałów o wielu przepływach |
| osiowość | ≤0,005 mm |
| Gładkość powierzchni walca | Ra≤0,016um |
| Twardość rolki | HRC58-62 |
| Grubość chromowania | 0.08mm |
| Reduktor skrzyni biegów | Silnik redukcji biegów |
| moc transmisji | 3×1,5 kW |
| Kontrola prędkości | Przetwornica częstotliwości Invt lub Wecron |
| Metoda regulacji szczeliny z trzema rolkami | Elektryczna regulacja przekładni ślimakowej turbiny, wyłącznik bezpieczeństwa, synchroniczna kontrola prędkości. |
| Forma z trzema rolkami | Nachylenie |
| Trzy rolowane panele ścienne | Ogólna obróbka spawania blach stalowych |
| Trzy rolkowe łożysko centrujące | Haoyou lub Wafangdian |
| złącze obrotowe | Chińsko-zagraniczna spółka joint venture |
| środek chłodzący | olej przewodzący ciepło |
| Zakres regulacji temperatury | Temperatura pokojowa do 180℃ |
| Dokładność kontroli temperatury | ±1 ℃ |
| pompa wodna | Pompa gorącego oleju o mocy 2,2 kW * 3 jednostki |
| moc grzejnika | 6 kW * 3 zestawy |
| Materiał pudełka | stal nierdzewna |
| Zawór wodny | Pneumatyczny zawór gniazdowy kątowy |
| Miejsce montażu znajduje się z boku wspornika chłodzącego, który można łatwo przenosić i konserwować. | |
| Długość wspornika | 4 metry |
| Rolka do wstępnego schładzania | Trzy gładkie stalowe pręty z wbudowanym obiegiem wody. |
| Koryto (bez zasilania) | Wysokiej jakości wałek ze stali nierdzewnej |
| Specyfikacje wałka chłodzącego | Φ75×600mm |
| specyfikacje | Ф200×600mm |
| jakość materiału | Wałek pokryty gumą PU |
| przenoszenie | pudełko redukcyjne |
| moc | 1×1,5 kW |
| kontrola | Odwrócona kontrola konwersji częstotliwości |
| Metoda mocowania | pneumatyczny |
| tryb regulacji prędkości | Może być zsynchronizowany z trzema rolkami lub niezależny |
| Sterowanie rolką | Ciągłe napięcie |
| Forma rolowana | Dwustanowiskowy szyb do napełniania gazem |
| kontrola | Automatyczne zliczanie długości |
| Średnica rolki | 100-500 mm |
| Specyfikacja rdzenia tuby papierowej | 3-calowy płaszcz |
