Maszyna do wytłaczania arkuszy sadzonek PS

Zasada działania maszyny do wytłaczania arkuszy sadzonek PS

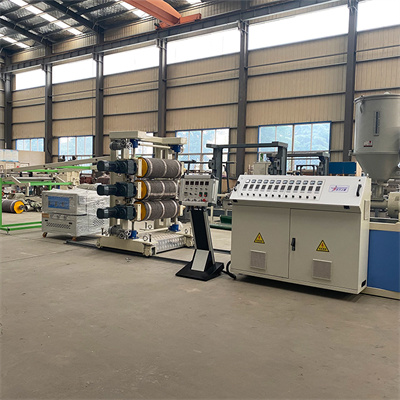

Zasada działania linii do wytłaczania arkuszy PS polega na przekształcaniu cząstek PS w ciągłe arkusze poprzez ciągły proces topienia i plastyfikacji surowca → formowanie stopu → chłodzenie i kształtowanie → późniejsze przetwarzanie. Rdzeń oparty jest na technologii wytłaczania tworzyw sztucznych. Konkretne kroki są następujące:

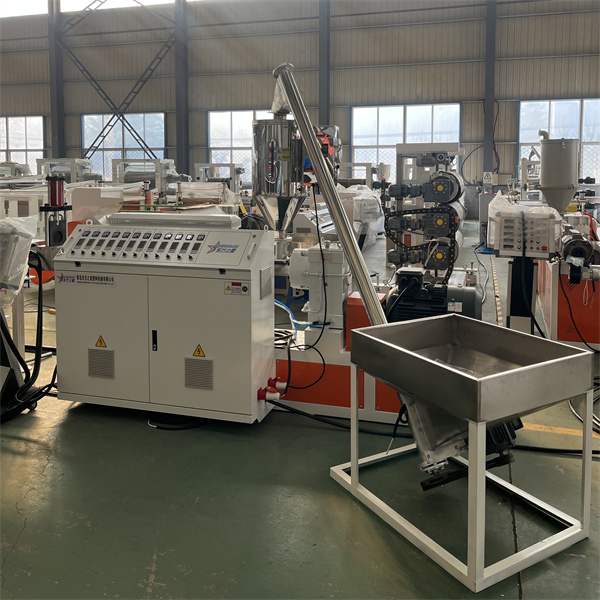

Wysuszone cząstki PS transportowane są do leja zasypowego wytłaczarki poprzez automatyczne urządzenie podające. Ślimak wytłaczarki stopniowo topi stałe cząstki PS w jednolity stop poprzez obrót i ogrzewanie zewnętrzne. Stop jest wypychany do matrycy T (płaski kanał przepływowy) w celu wstępnego określenia szerokości arkusza. Stopiona folia trafia do kalandra trójwalcowego, gdzie szybko ulega zestaleniu i uformowaniu. Uformowany arkusz jest ciągnięty z jednakową prędkością przez maszynę trakcyjną, a zadziory są usuwane przez maszynę do przycinania. Na koniec jest zwijany w zwykłą cewkę za pomocą nawijarki.

Parametr maszyny do wytłaczania arkuszy PS Sadzonka-Produkt

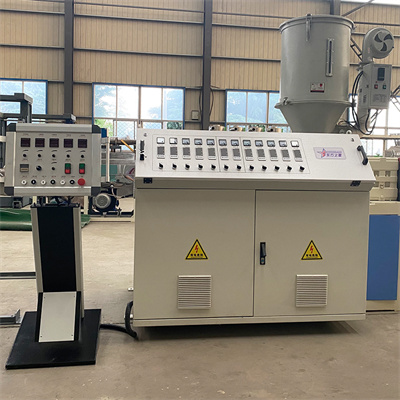

Maszyna do wytłaczania arkuszy sadzonek PS - wytłaczarka SJ 65-30 / 1

A. Przekładnia redukcyjna jest wykonana z wysokiej jakości stali stopowej i poddana obróbce przez szlifowanie zębów, dzięki czemu cała przekładnia ma zalety amortyzacji, niskiego poziomu hałasu, odporności na zużycie i długiej żywotności. Wszystkie punkty smarowania w skrzyni posiadają smarowanie wymuszone, a olej smarowy wyposażony jest w wysokowydajny układ chłodzenia wodą.

B. materiałem śruby jest wysokiej jakości stal azotkowa 38CrMOALA. i obróbka azotkiem. głębokość azotku: 0,3-0,6 mm. twardość 740 HV. stopień kruchości 2.

C. Materiał cylindra wykonany jest z wysokiej jakości stali azotkowej 38CrMoALA, a po azotowaniu głębokość azotku: 0,4-0,7 mm, twardość 940 HV, stopień kruchości 2.

D. W grzejniku zastosowano grzejnik z odlewanego aluminium, a każdy grzejnik ma kanał powietrza chłodzącego.

E. obszar chłodzenia cylindra: 5. wykonany ze stali nierdzewnej.

F. Wentylator wykorzystuje importowany wentylator chłodzący o niskim poziomie hałasu i wydajnym (model: typ DF), a moc wentylatora wynosi 250 W/zestaw.

Moc g. Silnik prądu przemiennego ma moc 30 kW (silnik Shandong Hongqi lub Rongcheng)

H. Forma sterowania: sterowanie konwersją częstotliwości (za pomocą regulatora Inwitten)

I. Średnica ślimaka: 65 m (przy użyciu bębna śrubowego Zhejiang Zhoushan)

J. proporcje: 30:1

K. Wytłaczarka jest podgrzewana w 5 strefach, a moc grzewcza każdej strefy wynosi 5 kW. Strefa Spby 1, strefa rezerwy pleśni 5.

L. Jeden zestaw elektrycznej szafy sterowniczej (pionowa szafa sterownicza, szafa elektryczna z zabezpieczeniem zamka, inteligentny regulator temperatury Omron, stycznik Siemens, regulator konwersji częstotliwości Great-tron)

Linia do wytłaczania arkuszy PS - forma

A. Efektywna szerokość formy: 350 mm, odpowiednia dla produktów o grubości 0,3-2 mm.

B. Materiał formy wykorzystuje 5CrNiMO z importowanej marki wysokiej jakości żaroodpornej stali stopowej.

C. przepływ struktury formy do twardego chromowania. oraz z pomocniczą regulacją mikrośrubową.

D. forma jest podzielona na 3 strefy ogrzewania i 2 strefy gotowości

E. Metoda ogrzewania polega na podgrzaniu części rdzenia pręta grzejnego.

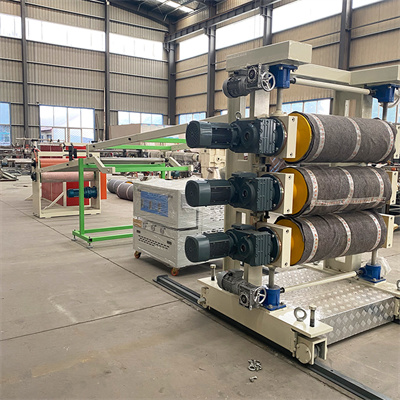

Maszyna do wytłaczania arkuszy sadzonek PS - trzy kalendarze

A. struktura; pionowe trzy rolki

B. Liczba rolek; trzy sztuki

C. Średnica rolki: 320 mm (Changzhou Lianfeng lub Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Długość rolki: 600 mm

E. Grubość ścianki walca: 25mm

F. wałek: materiał wykonany z markowej stali. i po leczeniu. twardość może osiągnąć RC60-65

G. obróbka powierzchni wałków: obróbka lustrzana. i dokładne polerowanie.

H. W konstrukcji wałka zastosowano wielowarstwowy kompozytowy system szybkiej wymiany środka, aby zapewnić stałą temperaturę wałka.

I. medium o stałej temperaturze walca: woda oczyszczona lub woda zmiękczona

J. System temperatury przyjmuje temperaturę trzech rolek, aby niezależnie sterować trybem systemu. temperaturę trzech rolek można dowolnie regulować. wyposażony w trzy pompy o mocy 0,75 kW.

Układ sterowania k i trzech rolek przyjmuje tryb niezależnego układu sterowania

I. Zastosuj układ przekładni redukcyjnej, aby zapewnić płynną pracę trzech rolek

M. System kontroli konfiguracji wykorzystuje system kontroli konwersji częstotliwości z synchroniczną i niezależną regulacją prędkości.

N. Moc transmisji wynosi 0,75 KW x 3 zestawy

O. Z pomocniczym trójrolkowym systemem zatrzymania awaryjnego

P. wyposażony w pomocniczy trójrolkowy system precyzyjnej regulacji luzu

Maszyna do wytłaczania arkuszy sadzonek PS - urządzenie chłodzące

A. Liczba pustych rolek: 12

B. Średnica rolki dostarczającej powietrze: 75mm

C. Długość rolki dostarczającej powietrze: 600 mm

D. obróbka powierzchni wałka dostarczającego powietrze: stal nierdzewna

E. Długość urządzenia dostarczającego powietrze: 4 m

F. nożem do cięcia złota: 2

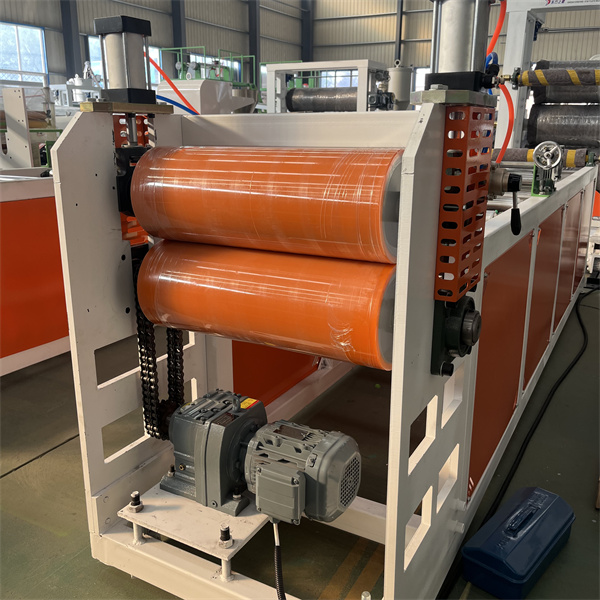

Maszyna do wytłaczania arkuszy sadzonek PS - ciągnik

A. Wałek gumowy trakcyjny: jedna grupa

B. Średnica trakcji: 220 mm

C. Długość trakcji: 600 mm

D. Powierzchnia wałka gumowego trakcyjnego pokryta powłoką odporną na korozję. odporny na temperaturę. guma odporna na zużycie i polerowana

E. układ przekładni zwalniającej wykorzystuje przekładnię redukcyjną

F. Z przetwornicą częstotliwości 0,75 kW

G. pomocnicza prasa trójrolkowa i system regulacji prędkości trakcji. pomocniczy system regulacji prędkości niezależny od ciągnika

A. zestaw folii ochronnej

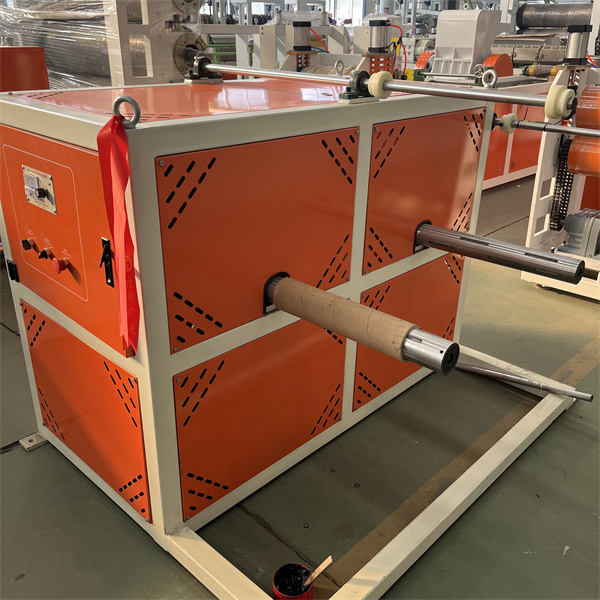

Maszyna do wytłaczania arkuszy sadzonek PS - maszyna do nawijania

1.1 rolka do gięcia i poziomowania

2. Metoda Wilinga: wałek gazowy z cylindrem papierowym o średnicy 76

3. Stanowisko zbierające: podwójne stanowisko robocze
