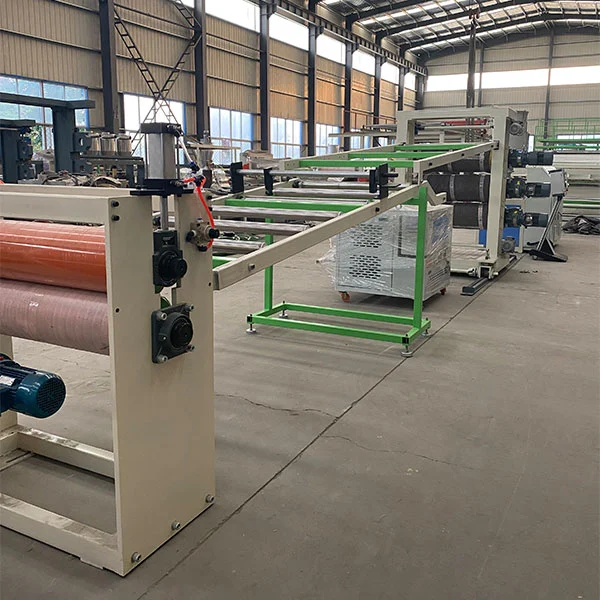

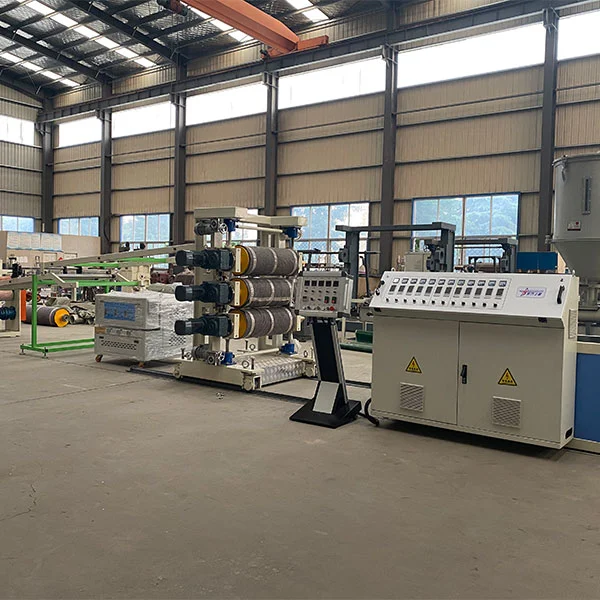

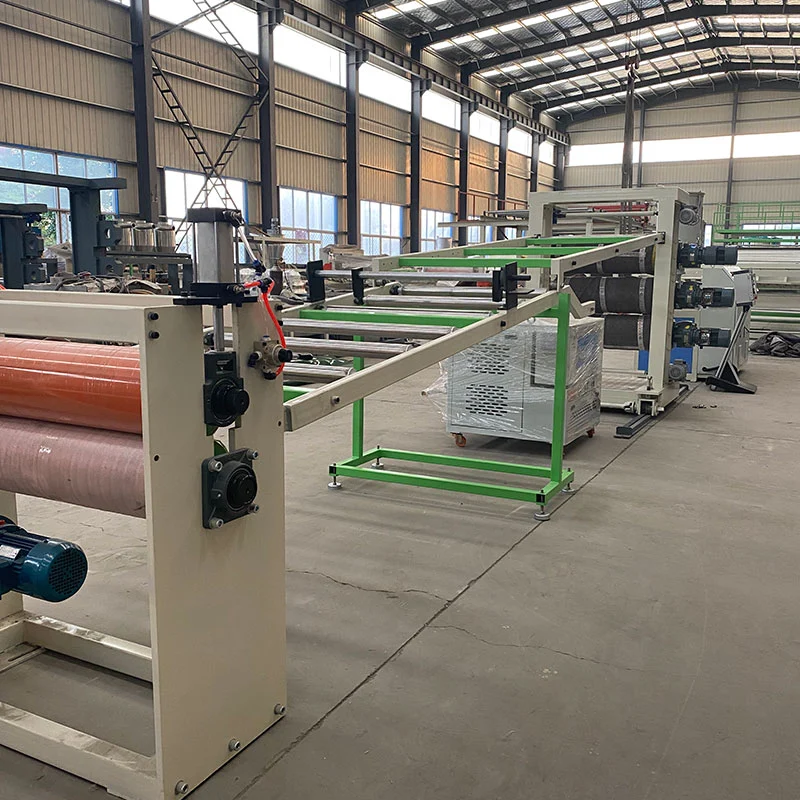

Linia wytwarzania arkusza PS

Zasada pracy linii wytłaczania arkusza PS

Zasada pracy linii wytłaczania arkusza PS jest przekształcenie cząstek PS w arkusze ciągłe poprzez ciągły proces topnienia i plastyczności surowców → Formowanie stopu → Chłodzenie i kształtowanie → Późniejsze przetwarzanie. Rdzeń oparty jest na technologii formowania wytłaczania z tworzywa sztucznego. Konkretne kroki są następujące:

Suszone cząstki PS są transportowane do leja wytłaczarowego przez automatyczne urządzenie karmiące. Śruba wytłaczarka stopniowo wlga cząsteczki stałych PS w jednolite stopienie przez obrót i ogrzewanie zewnętrzne. Metto jest popychane do T-Die (kanał płaskiego przepływu), aby wstępnie określić szerokość arkusza. Film stopowy wchodzi do kalendarza trzech rzutu i jest szybko zestalona i uformowana. W kształcie arkusza jest ciągnięta z równomierną prędkością przez maszynę trakcyjną, a burr są usuwane przez maszynę do przycinania. Wreszcie jest wdrożony przez wietra.

Parametr produktu wytłaczania arkusza PS

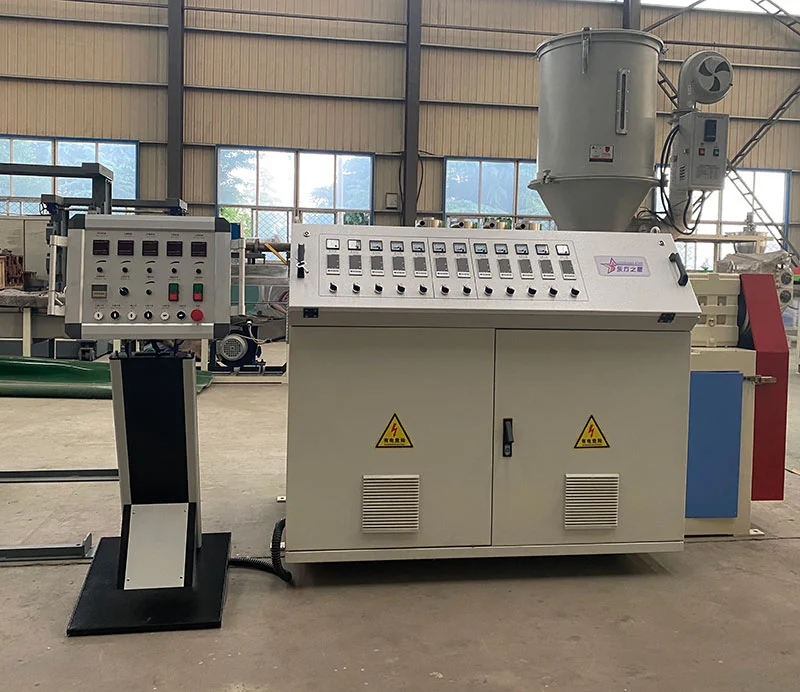

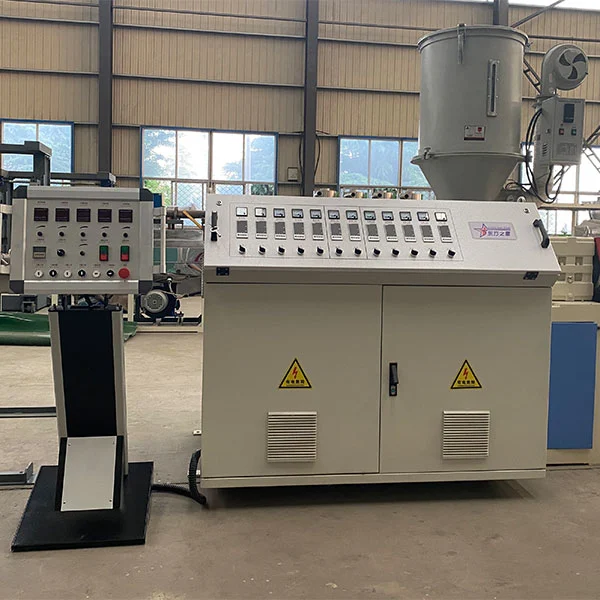

Linia wytłaczania arkusza PS- wytłaczarka SJ 65-30 / 1

A. Zręcznie reduktor jest przetwarzany za pomocą wysokiej jakości stali stopowej i traktuje się przez szlifowanie zębów, dzięki czemu cały bieg ma zalety absorpcji wstrząsu, niskiego hałasu, odporności na zużycie i długiej żywotności obsługi. Wszystkie punkty smarowania w pudełku są wymuszone smarowanie, a olej smarujący jest wyposażony w system chłodzenia wodnego o wysokiej wydajności.

B. Materiał śrubowy przyjmuje 38CRMOALA Wysokiej jakości stal azotku. i obróbka azotku. Głębokość azotku: 0,3-0,6 mm. Twardość 740 HV. Brittleness Klasa 2.

C. Materiał cylindrów wykonany jest z wysokiej jakości stali azotku o wysokiej jakości 38CRMOala, a po obróbce azotku głębokość azotku: 0,4-0,7 mm, twardość 940 HV, klasa 2.

D. Grzejnik przyjmuje odlewany grzejnik aluminiowy, a każdy grzejnik ma kanał chłodzący.

E. Obszar chłodzenia cylindrów: 5. Wykonane ze stali nierdzewnej.

F. Wentylator przyjmuje importowany niski szum i wydajny wentylator chłodzący (model: typ DF), a moc wentylatora wynosi 250 W / zestaw.

Moc g. Silnik AC wynosi 30 kW (silnik Shandong Hongqi lub Rongcheng)

H. Forma kontroli: Kontrola konwersji częstotliwości (za pomocą gubernatora inwitten)

I. Średnica śruby: 65 m (za pomocą bębna śrubowego Zhejiang Zhoushan)

J. Współczynnik proporcji: 30: 1

K. Wystawca jest podgrzewany w 5 strefach, a moc ogrzewania każdego obszaru wynosi 5 kW. Obszar Spby 1, Obszar rezerwy pleśni 5.

L. Jeden zestaw szafki sterowniczej elektrycznej (pionowa szafka sterująca, szafka elektryczna z ochroną blokady, Omron Inteligentny kontroler temperatury, stycznik Siemens, kontroler konwersji częstotliwości wielkiego tron)

Linia wytłaczania arkusza PS -

A. Skuteczna szerokość pleśni: 350 mm, odpowiednia dla produktów grubości 0,3-2 mm.

B. Materiał pleśniowy przyjmuje 5crniimo importowanej marki wysokiej jakości stali stopowej opornej na ciepło.

C. Przepływ struktury pleśni do twardego poszycia chromu. i z pomocniczą regulacją mikro śruby.

D. Forma jest podzielona na 3 strefy do ogrzewania i strefy gotowości 2

E. Metodą ogrzewania jest podgrzanie części rdzenia pręta ogrzewania.

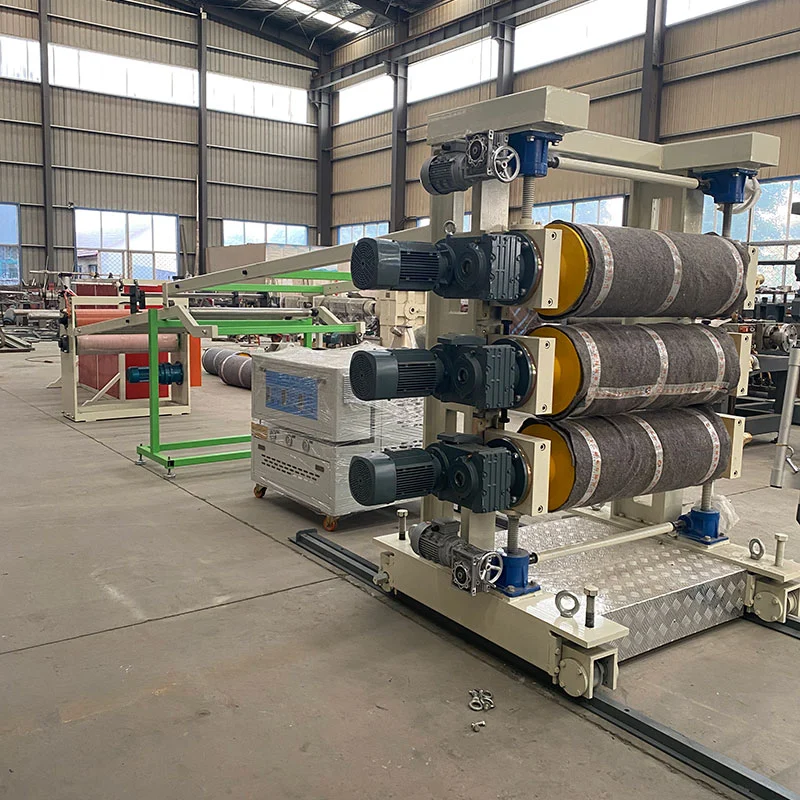

Kalendarz linii produkcyjnej z arkusza PS

A. Struktura; pionowy trzy wałek

B. Liczba rolników; trzy sztuki

C. Średnica rolki: 320 mm (Changzhou Lianfeng lub Xuzhou Saite Maneryry Manufacturing Co., Ltd.)

D. Długość rolki: 600 mm

E. Grubość ściany wałka: 25 mm

F. Roller: Materiał wykonany jest ze stali marki. i po leczeniu. Twardość może osiągnąć RC60-65

G. Obróbka powierzchni wałkowej: obróbka lustrzana. i drobne polerowanie.

H. Struktura wałka przyjmuje wielowarstwowy kompozytowy układ o szybkiej wymianie, aby zapewnić stałą temperaturę wałka.

I. Stałą temperaturę wałka: oczyszczona woda lub woda zmiękczona

J. System temperatury przyjmuje temperaturę trzech rolków, aby niezależnie kontrolować tryb systemowy. Temperaturę trzech wałków można dowolnie regulować. Wyposażony w trzy pompy 0,75 kW.

System sterowania K i trzech rolników przyjmuje tryb niezależnego systemu sterowania

I. Przyjmij system transmisji reduktor

M. System kontroli konfiguracji przyjmuje system kontroli konwersji częstotliwości z synchroniczną i niezależną kontrolą regulacji prędkości.

N. Moc transmisji wynosi 0,75 kW x 3 zestawy

O. Z dodatkowym trzy-rolkowym systemem zatrzymania awaryjnego

P. Wyposażony w pomocniczy system regulacji precyzyjnego prześwitu trzy-rolnika

Urządzenie do wytłaczania arkusza PS -COUDING

A. Liczba pustych wałków: 12

B. Średnica wałka do dostarczania powietrza: 75 mm

C. Długość wałka do dostarczania powietrza: 600 mm

D. Obróbka powierzchniowa wałka do dostarczania powietrza: stal nierdzewna

E. Długość urządzenia do dostarczania powietrza: 4 m

F. Z złotym nożem do cięcia: 2

Linia wytwarzania arkusza PS-traktor

A. Gumowa wałka trakcyjna: jedna grupa

B. Średnica przyczepności: 220 mm

C. Długość przyczepności: 600 mm

D. Trakcja Gumowa powierzchnia wałka pokryta odpornym na korozję. Odporny na temperaturę. zużycie gumy odpornej na odporność

E. System transmisji opóźnienia przyjmuje transmisję reduktura

F. z konwerterem częstotliwości 0,75 kW

G. Pomocnicza trzy naciśnięcie i system regulacji prędkości trakcji. Niezależny system regulacji prędkości

A. Zestaw ochronnego urządzenia filmowego

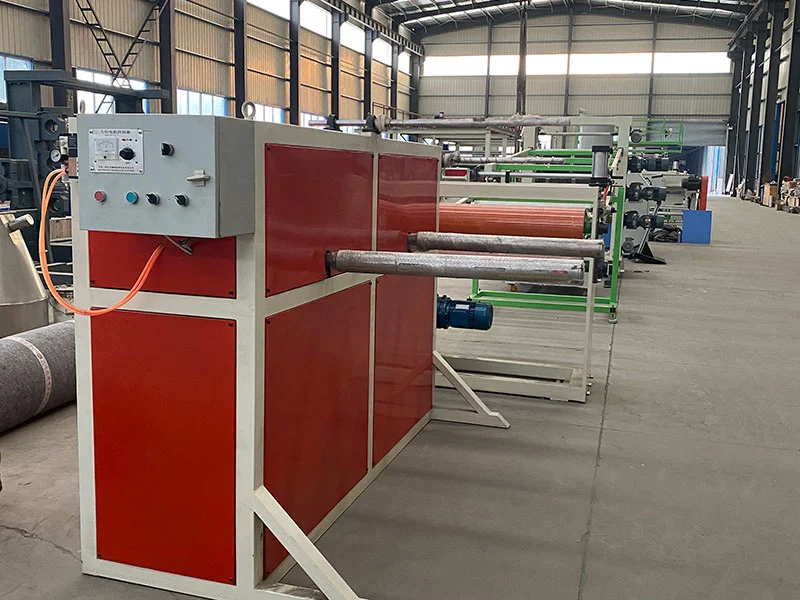

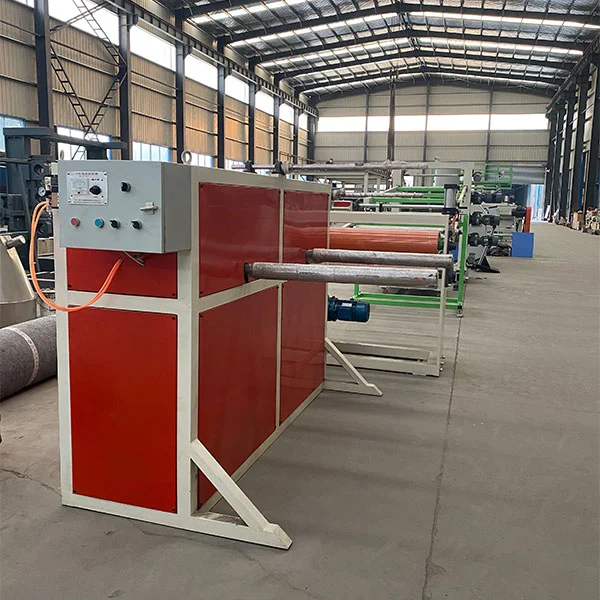

Linia wytłaczania arkusza PS-maszyna do wiązania

1.1 Rolka zginania i wyrównania

2. Metoda Wilingu: Wałek podnoszący gaz do cylindrów papieru 76

3. Kolekcja stacji roboczej: podwójna stacja pracy
