Maszyna wytłaczania płytki elektrostatycznej PVC

W czym zawiera maszyna wytłaczania płytki elektrostatycznej PVC?

Elektrostatyczna płytka PVC zawiera pojedynczą wytłaczarkę śrubową, maszynę wytłaczarową płytową, kalendarz trzech rzutu, wspornik chłodzący, maszynę do wyciągania, maszynę do krojenia i platformę przenoszącą. Wytłaczarka służy głównie do stopienia cząstek tworzyw sztucznych, a forma jest używana do wstępnego formowania. Kalendarz trzech rzutu jest używany do dalszego kształtowania i utwardzania. Maszyna do zażywania służy do pociągnięcia piły do ​​cięcia i przecięcia odpowiedniej długości zgodnie z potrzebami klientów. Jeśli naprawdę potrzebujesz maszyny wytłaczania płytki elektrostatycznej PVC, skontaktuj się z Qingdao East Star Plastic Machinery Co., Ltd

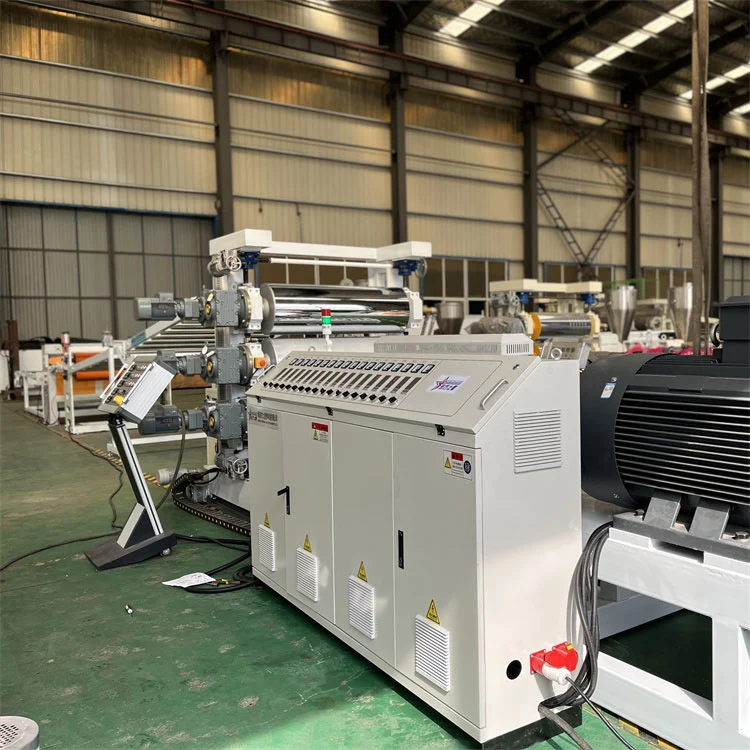

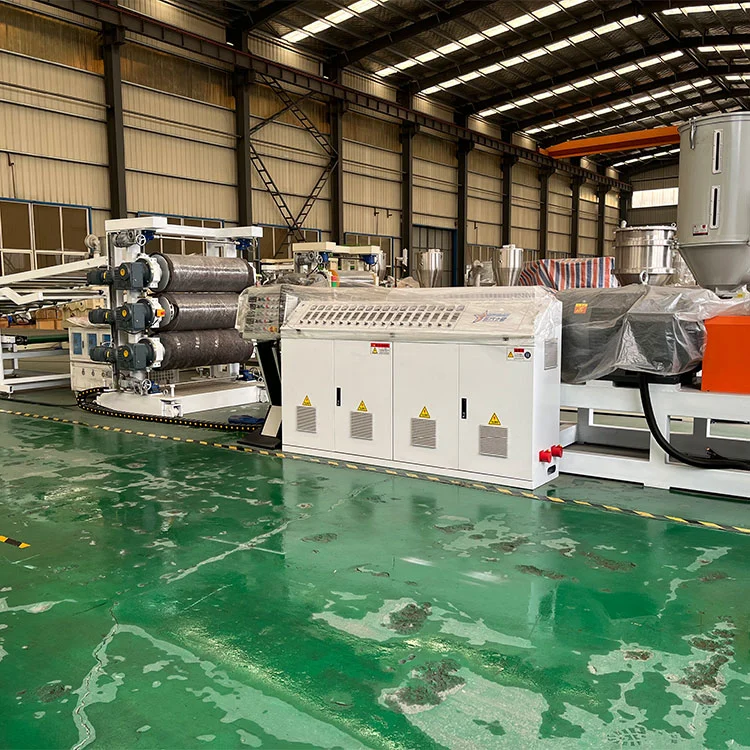

Maszyna wytłaczania płytki elektrostatycznej PVC

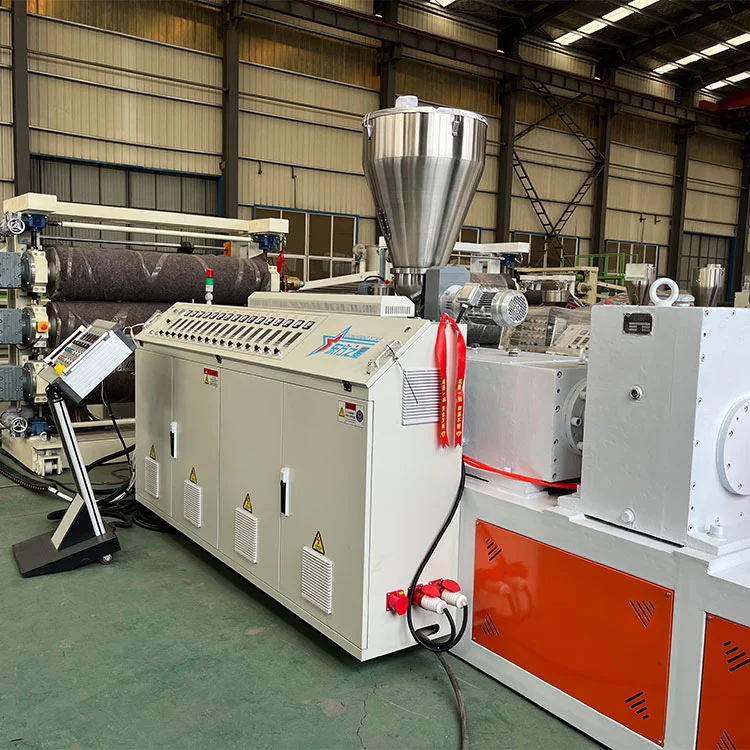

PVC Elektrostatyczna płytka wytłaczająca maszyna- SJ 120 × 3 0/1 Wytłaczarka pojedynczej śruby

Średnica śruby: 1 2 0 mm (Zhoushan, Zhejiang)

Stosunek długości śruby do średnicy: 3 0∶ 1

Struktura śruby: nowa śruba o wysokiej plastyczności, odpowiednia do materiałów proszkowych i ziarnistych.

Cylindryczny materiał śrubowy: 38C RMOAIA Traktowanie azotem

Głębokość warstwy azotku: 0,4-0,7 mm

Twardość śrubowa: HV> 740

Twardość cylindra: HV> 940

Prędkość śruby: 1 5-7 0 obr / min

Motorowa moc: 1 10 kW (silnik marki Shandong)

Sekcja ogrzewania 6 x 6 kW (odlew aluminiowy + kaptur ze stali nierdzewnej)

Cylindryczne chłodzenie 6 stref x 180 W

Wyjście wytłaczania: 300-4 0 0 kg/h

Redukcja Reddish Reducer Reducer Y-3 15 Reducer (wyprodukowana w Changzhou, prowincja Jiangsu)

Instalacja forma paska lub połączenie wału bezpośrednie połączenie

Materiał zębate 20crmnti

Metodą chłodzenia jest chłodzenie zębów przez wodę w skraplaczu

Surier E-200 kg Typ

Główny system kontroli elektrycznej:

Kontakt Schneider lub Siemens lub ABB Contain

Miernik kontroli temperatury Omron Inteligentny miernik kontroli temperatury

Konwerter częstotliwości lub konwerter częstotliwości Weichuang

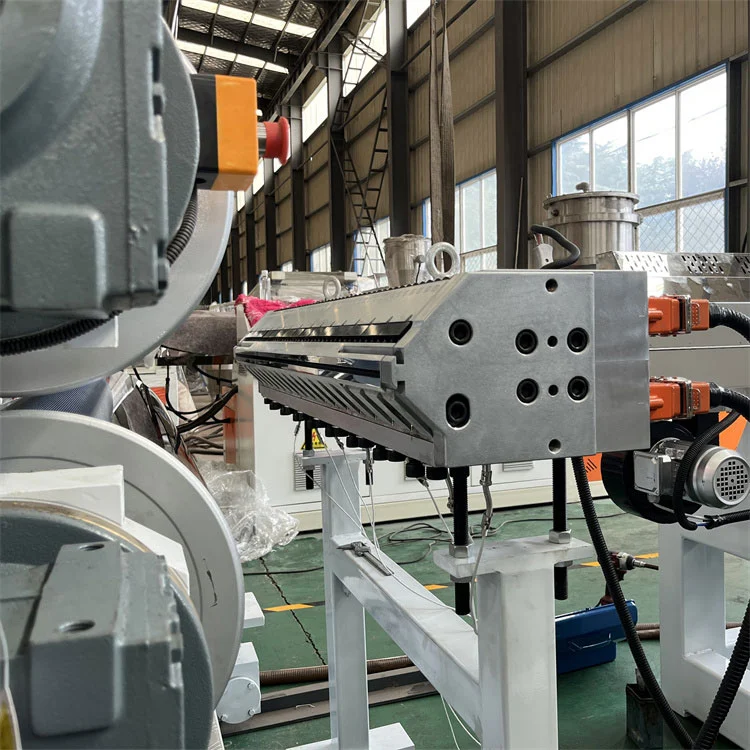

PVC Elektrostatyczna płytka wytłaczkowa -BF -1150 Ubrania Wieszarnia Forma Płyta: jeden zestaw

Materiał pleśni:Wysokiej jakości kucie stali i temperowanie, twarde chromowanie, obróbka polerowania

Głowa płytowa z wieszakiem na ubrania ma grubość 1-6 mm i szerokość 1 0 00 mm

Efektywna szerokość pleśni wynosi 1 15 0 mm na zestaw

Moc ogrzewania wynosi 1 5 kW i przyjmuje się metodę ogrzewania wewnętrznego

Strefa kontroli temperatury Sekcja 5

Kanał przepływu głowy jest w postaci stopniowego kanału przepływu wieszaka, a głowa wykonana jest z wysokiej jakości stali stopowej 5crniimo, wypolerowanej po chromie; Mikro-podleganie przepychu do wargi górnej.

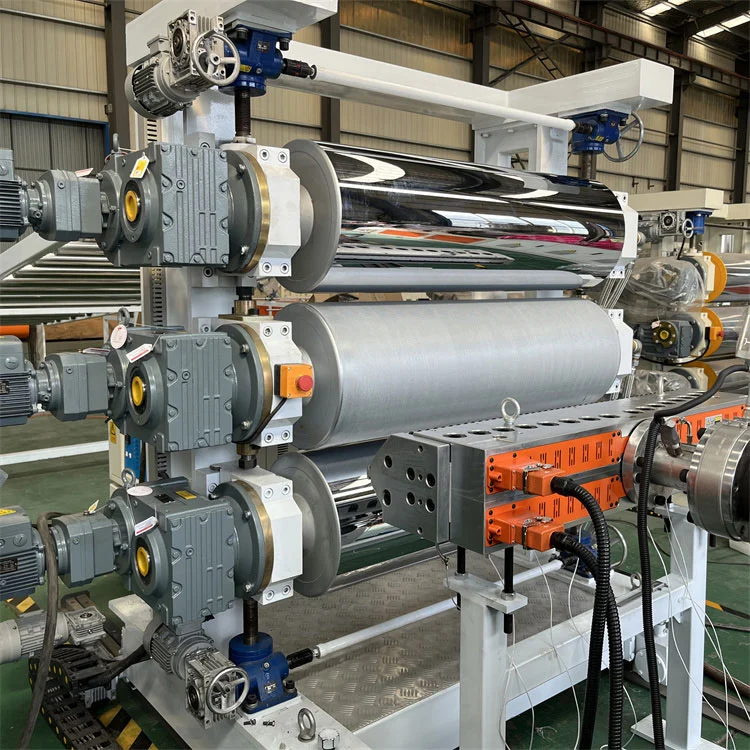

PVC elektrostatyczna płyta wytłaczająca maszyna do trzech rolków w piśmie

A. Struktura maszyny kalendarzowej:Pionowe trzy bułki (z urządzeniem ochrony bezpieczeństwa wałek)

B. Liczba rolników; trzy (wyprodukowane w Qingdao)

C. Średnica bębna:40 0 mm

D. Długość rolki:12 0 0 mm

mi. Grubość ściany wałka:≥2 1 mm

F. Roll Materiał:45# stosuje się stal i przeprowadza się zabieg stwardnienia, a twardość może osiągnąć RC60-65

G. Obróbka powierzchni wałkowej:Leczenie lustrzane

H. Struktura perkusyjna:Przyjmuje się wielowarstwowy kompozytowy system szybkiej wymiany, aby zapewnić jednolitą i stałą temperaturę bębna.

I. Medium o stałej temperaturze wałka:zmiękczona woda

J. System sterowania z trzema rolkami:Kontrola konwersji częstotliwości jest przyjmowana w celu realizacji synchronicznej i niezależnej kontroli prędkości.

K. System transmisji:1,5 kWX3 = 4,5 kW. Upewnij się, że płynne działanie trzech rolników.

PVC Elektrostatyczna tablica wytłaczarka bezbłańca stalowy wspornik chłodzenia: 1 zestaw

A. Długość stojaka chłodzenia:6 metrów.

B. Roller:Wszystko wykonane ze stali nierdzewnej.

C. Rzuć odstępy w ciągu pierwszych dwóch metrów:400 mm.

D. Wspornik jest wyposażony w najnowocześniejsze urządzenie:1 zestaw, a nóż tnąca jest wykonana z wysokiej jakości noża

mi. Łożysko:Regulowane łożysko

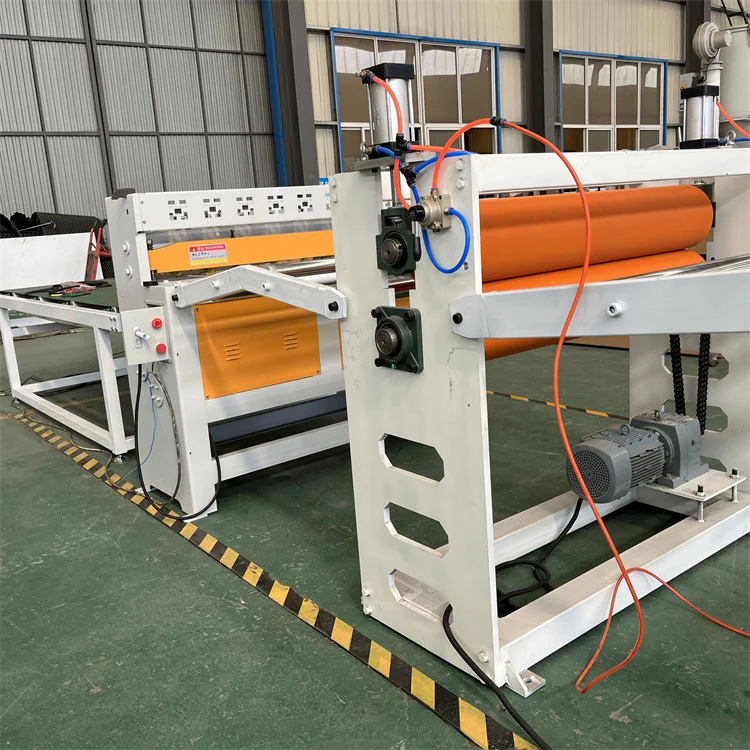

PVC elektrostatyczna płytka wytłaczająca maszyna do wytłaczania maszynowego wałka: 1 jednostka

A. Gumowe wałki trakcyjne: 2

B. Średnica wałka trakcyjnego:220 mm

C. Długość wałka trakcyjnego:12 00 mm

D. Gumowa powierzchnia wałka trakcyjna:odporna na korozję. Odporny na temperaturę. guma i polerowanie odporne na zużycie.

mi. System transmisji:Przyjmowana jest przekładnia reduktora biegów

F. Kontrola trakcji:Niezwyciężony lub konwerter częstotliwości Weichuang

G. Kontrola prędkości:Wyposażony w system regulacji kalendarza trzech wałków i regulacji łączenia prędkości trakcji, maszyna trakcyjna może być niezależnie dostosowana

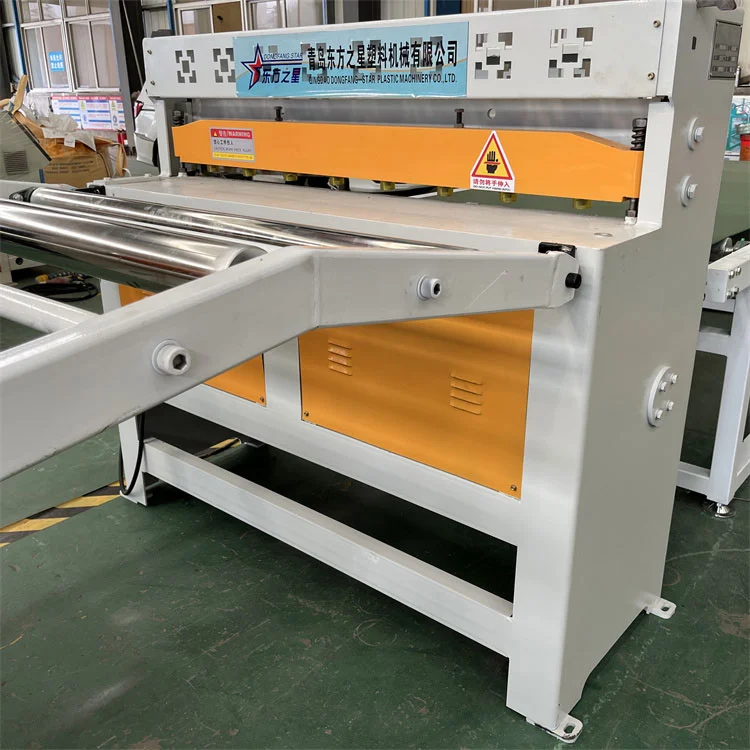

PVC elektrostatyczna płyta wytłaczająca maszyna do cięcia maszynowego

Szerokość cięcia:1000 mm

B. Moc Motor:2,2 kW

C. Kontrola cięcia:elektryczny

D. Metoda pomiaru:Koder koreański Ottonix

mi. Długość cięcia:nastawny

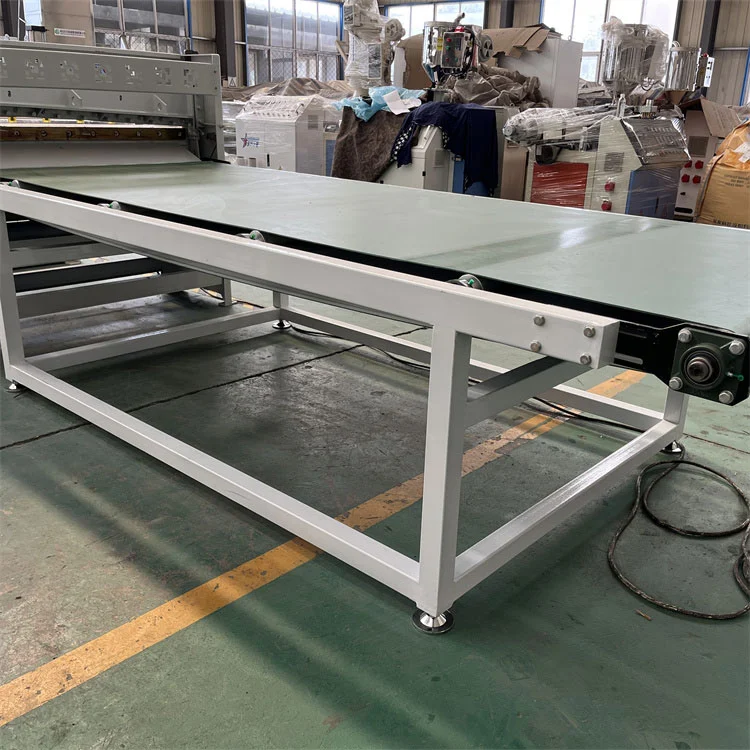

F. Metoda odbierania:Przekazanie pasa, pomoc manualna

J. Długość przenoszenia pasa:3 metry

H. Przekazywanie mocy silnika:0,75 kW
