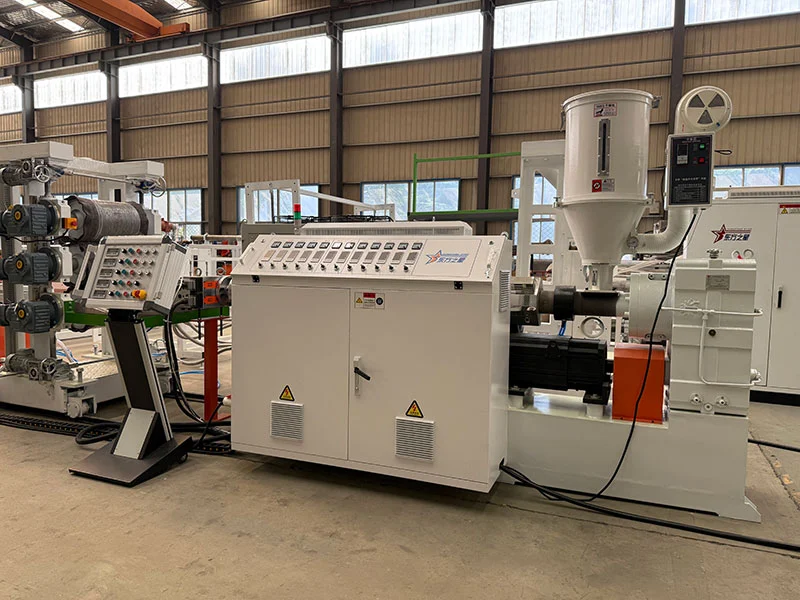

Specjalna konstrukcja ślimaka, zoptymalizowana głębokość rowka ślimaka i stopień sprężania zapewniają dokładną plastyfikację i równomierne mieszanie surowców w cylindrze. Precyzyjne termopary zapewniają stabilną temperaturę we wszystkich strefach, zapobiegając defektom, takim jak pęcherze, smugi i białe zamglenia na płycie, spowodowanym miejscowym przegrzaniem lub niskimi temperaturami.
Forma arkuszowa TPU wykorzystuje chromowaną, lustrzaną głowicę T-die. Konstrukcja ścieżki przepływu jest symetryczna i gładka, bez martwych punktów, co zapewnia równomierny rozkład stopu. Szczelinę wargi matrycy można precyzyjnie regulować (z dokładnością do 0,01 mm), dostosowując się do grubości blachy od 0,1 do 5 mm. Wytłaczarka arkuszy TPU wyposażona jest w trójwalcowy zespół chłodząco-kształtujący. Powierzchnia walca jest polerowana na lustro, a temperatura wody chłodzącej jest kontrolowana przez system stałej temperatury. Pozwala to na szybkie chłodzenie i kształtowanie, zapewniając jednocześnie gładką, pozbawioną zarysowań powierzchnię. Tolerancja płaskości i grubości blachy (w granicach ±0,03 mm) kontrolowana jest poprzez docisk pomiędzy rolkami.
| numer zamówienia | nazwa | ilość |
| 1 | Podajnik ślimakowy ze stali nierdzewnej | 1 zestaw |
| 2 | Śruba pojedyncza SJ 75-33/1 | 1 zestaw |
| 3 | Forma panelowa MJ-400light | 1 zestaw |
| 4 | Kalander trójwalcowy BF-500X∮320 | 1 zestaw |
| 5 | Wspornik chłodzący BF-1500-6 metrów | 1 zestaw |
| 6 | Gumowa rolka trakcyjna BF-500*∮220 | 1 zestaw |
| 7 | Uzwojenie cierne BF-500 | 1 zestaw |
| 8 | Maszyna o stałej temperaturze z wałkiem wodnym „trzy w jednym”. | 1 zestaw |
| 9 | Szafa sterownicza elektryczna linii produkcyjnej wytłaczarki DK-18 | 1 zestaw |
| 1 0 | Dane techniczne dotyczące wyposażenia losowego | 1 egzemplarz |
| Średnica śruby: | 75 mm (Zhoushan, Zhejiang) |
| Stosunek długości śruby do średnicy: | 3 0∶ 1 |
| Struktura śruby: | nowy ślimak o wysokiej plastyfikacji, odpowiedni do materiałów proszkowych i granulowanych. |
| Materiał śruby cylindrycznej: | azotowanie 38C rMoAIA |
| Głębokość warstwy azotku: | 0,4-0,7 mm |
| Twardość śruby: | WN> 740 |
| Twardość cylindra: | HV>940 |
| Prędkość ślimaka: | 1 5-7 0 obr./min |
| Moc silnika: | 45 kw (silnik marki Shandong) Sekcja grzewcza 5 x 6 kw (odlew aluminiowy + okap ze stali nierdzewnej) Chłodzenie cylindryczne 6 stref x 180w |
| Wydajność wytłaczania: | 150 kg/godz Przekładnia redukcyjna Reduktor czerwonawej powierzchni czołowej Reduktor Y-3 15 (wyprodukowany w Changzhou, prowincja Jiangsu) Montaż poprzez bezpośrednie połączenie napędu pasowego lub przegubu wału Materiał przekładni 20CrMnTi nawęglany i hartowany |
Materiał formy: wysokiej jakości kucie i odpuszczanie stali formierskiej, twarde chromowanie, polerowanie
Głowica talerzowa z wieszakiem na ubrania ma grubość 0,5-2mm i szerokość 400mm
Efektywna szerokość formy wynosi 400 mm na zestaw
Maszyna do wytłaczania arkuszy TPU Maszyna do kalandrowania trójwalcowego: 1

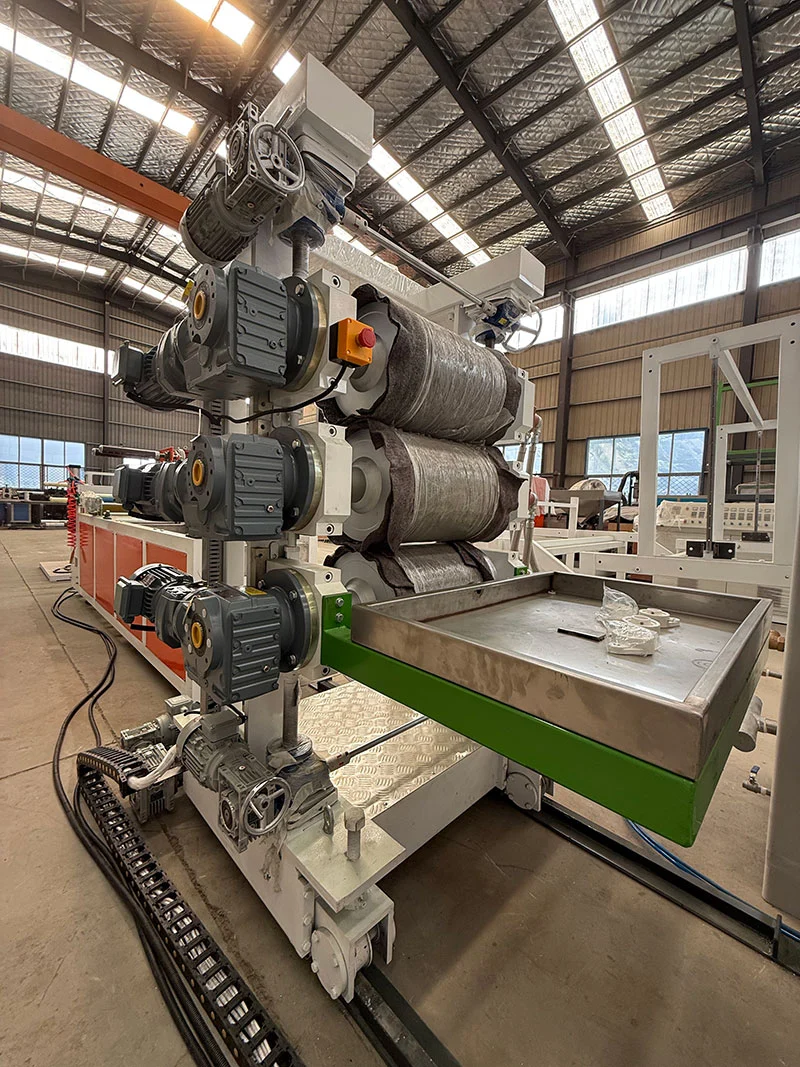

A. Budowa kalandra: pionowe trzy walce (z zabezpieczeniem walców)
B. Liczba rolek; trzy (wyprodukowano w Qingdao)
C. Średnica bębna: 320 mm
D. długość rolki: 600mm
mi. Grubość ścianki walca: ≥2 1 mm
F. Materiał walca: stosuje się stal 45 # i przeprowadza się hartowanie, a twardość może osiągnąć RC60-65
G. Obróbka powierzchni rolek: obróbka lustrzana
H. Struktura bębna: zastosowano wielowarstwowy kompozytowy system szybkiej wymiany, aby zapewnić jednolitą i stałą temperaturę bębna.
I. Medium o stałej temperaturze walca: woda zmiękczona
J. System sterowania trzema rolkami: sterowanie konwersją częstotliwości jest przystosowane do realizacji synchronicznej i niezależnej kontroli prędkości.
K. system przesyłowy: 1,5 kW x 3 = 4,5 kW. zapewniają płynną pracę trzech rolek.

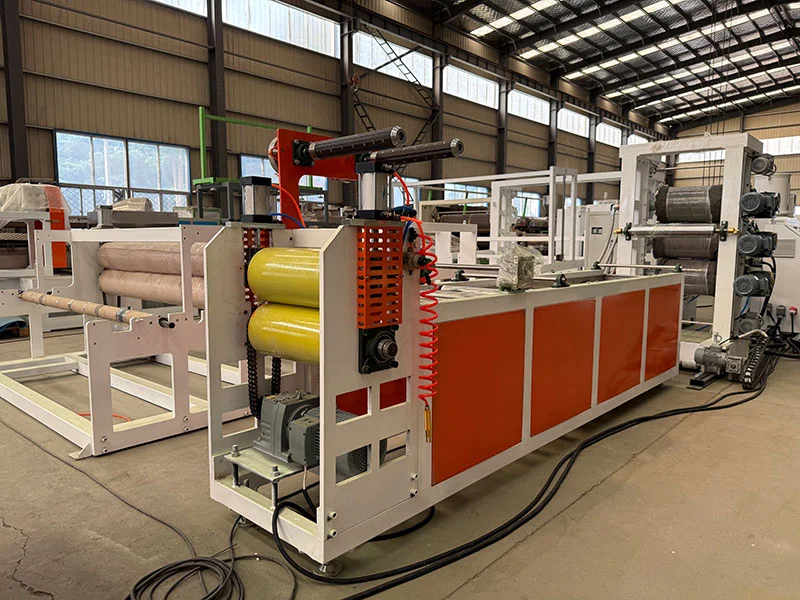

A. Długość stojaka chłodniczego: 6 metrów.
B. Wałek: całość wykonana ze stali nierdzewnej.
C. Rozstaw rolek w obrębie pierwszych dwóch metrów: 400mm.
D. Wspornik wyposażony jest w najnowocześniejsze urządzenie: 1 zestaw, a nóż tnący wykonany jest z wysokiej jakości noża stopowego
mi. Łożysko: Łożysko regulowane
| specyfikacje | Ф220×600mm |
| jakość materiału | Wałek nitrylowy |
| przenoszenie | pudełko redukcyjne |
| moc | 2,2 kW |
| kontrola | Kontrola konwersji częstotliwości Wei Chuang |
| Podejmij wyzwanie | pneumatyczny |

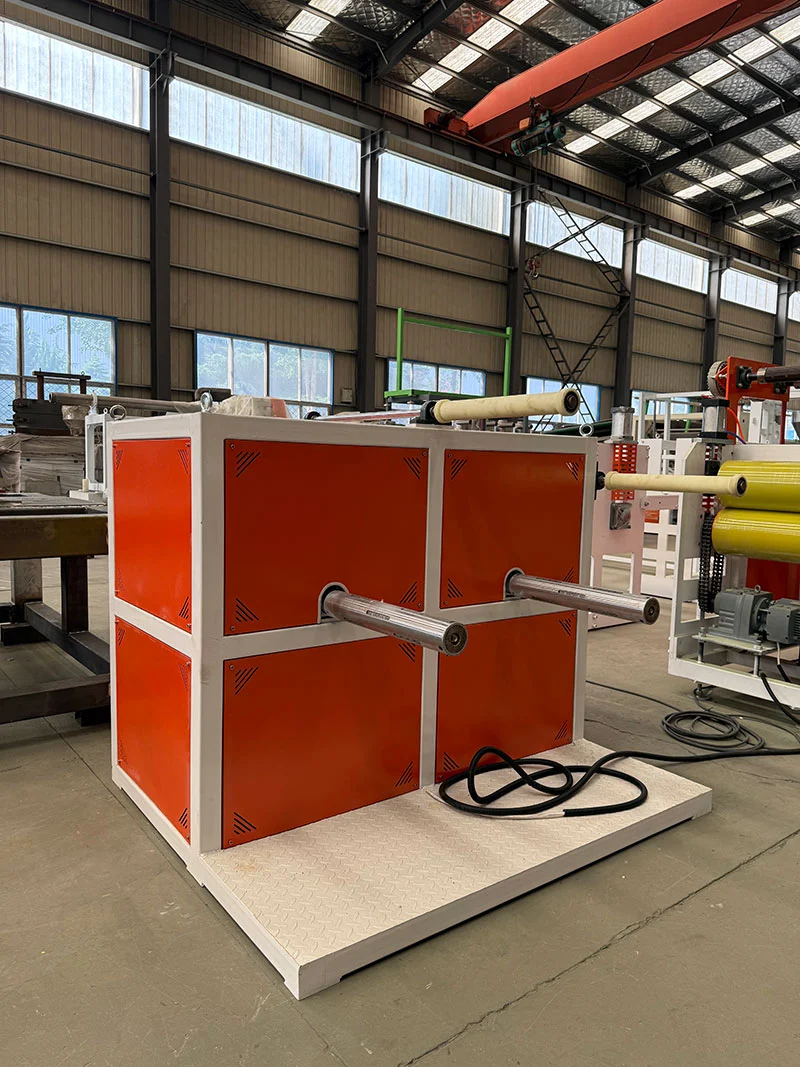

| Typ Dwustanowiskowy | typ flipa |
| Średnica przewijania | 500mm |
| Dane techniczne | Rdzeń rurki papierowej 3 cale |
